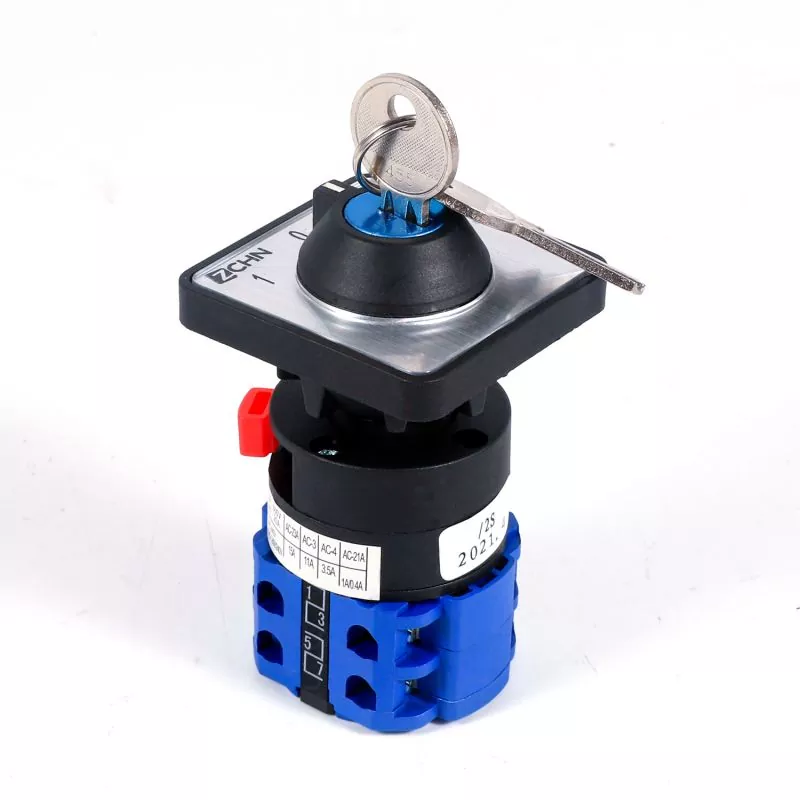

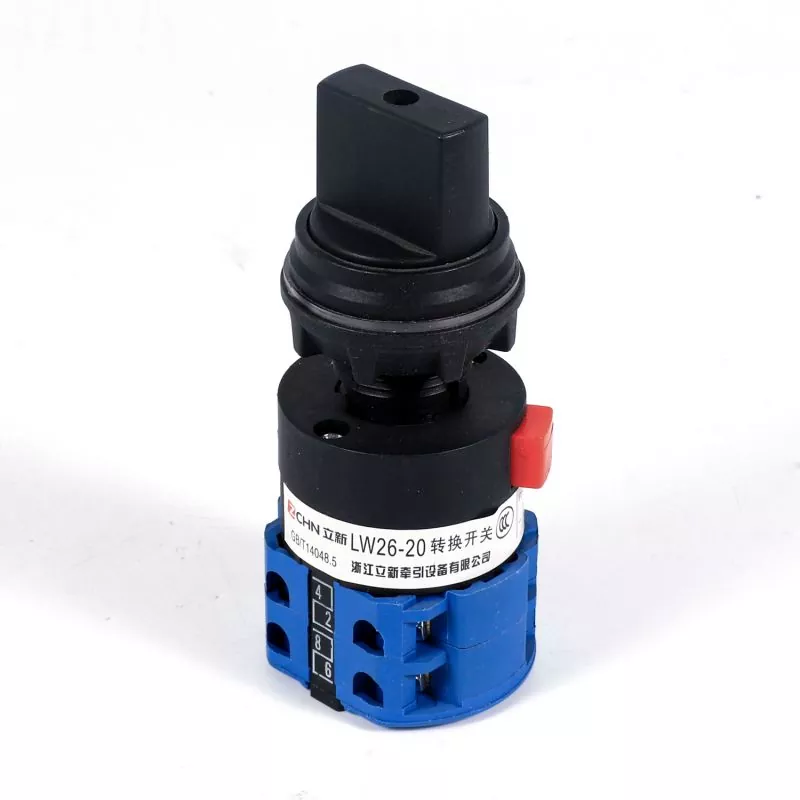

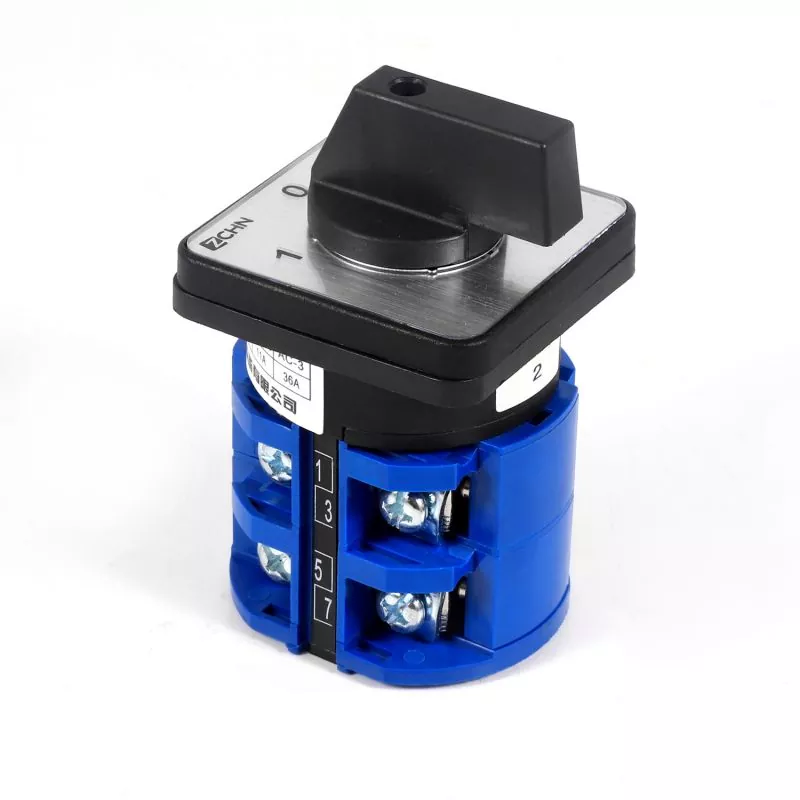

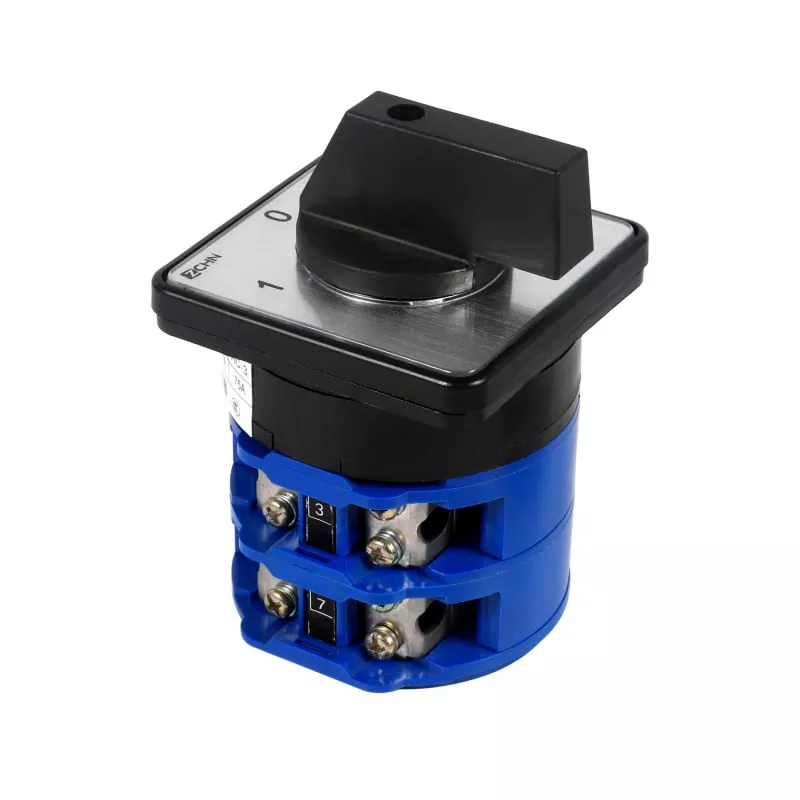

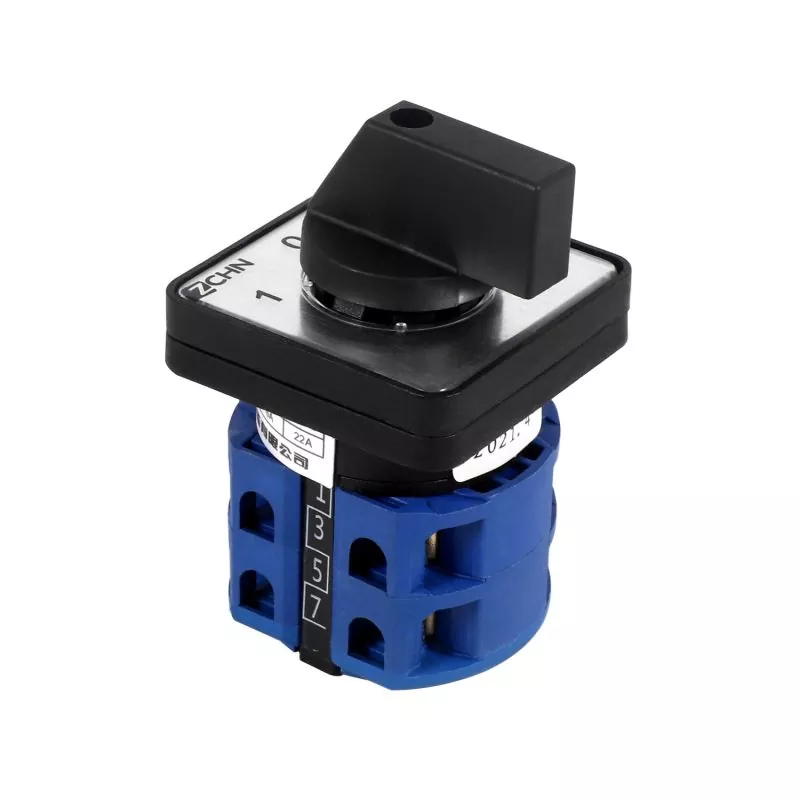

LW26 63 変速用カムスイッチ

Lixin Lw26 63 速度変更用カムスイッチを工場から安心して購入できます。このスイッチはモーターと機械の速度を効果的に管理および調整し、異なる速度設定間のシームレスな移行を実現します。さまざまな用途に適したこのスイッチは、コンベアシステム、ファン、ポンプ、速度調整が必要なその他の機器など、さまざまな産業および商業環境でのモーターの制御に最適です。

お問い合わせを送信

製品説明

LW26 シリーズロータリースイッチは、主に AC 50Hz で動作する電気回路で使用するように設計されており、定格動作電圧は最大 440 V、DC 電圧は最大 240 V、定格電流は最大 315 A です。これらのスイッチは、頻度の少ない手動回路の接続または切断に適しており、制御またはスイッチとして機能します。さらに、三相非同期モーターを直接制御でき、一次指令制御や回路測定にも使用できます。速度変更用の LW26 63 カムスイッチは、速度調整が必要なアプリケーション向けに特別に調整されています。回路制御スイッチ、試験装置スイッチ、モータ制御スイッチ、主指令制御スイッチ、溶接機の切替スイッチなど幅広い用途に使用されています。

この製品は、GB/T 14048.3、GB/T 14048.5、EN60947-5-1 などの認証に準拠しています。 LW26 シリーズスイッチには、10A から 315A までのさまざまな仕様があります。これらのスイッチは、コンパクトなサイズ、多機能な機能、コンパクトな構造、綿密な材料選択、優れた絶縁特性、柔軟なスイッチング操作、安全性、信頼性、革新的な外観を特徴としています。さらに、LW26-10、LW26-20、LW26-25、および LW26-32 スイッチには指保護機能も備えています。

LW26シリーズスイッチは幅広い適用性を備え、LW2、LW5、LW6、LW8、LW12、HZ5、HZ10、HZ12、輸入機器のスイッチングスイッチなどのさまざまなタイプのスイッチを置き換えることができる、理想的な新世代の置き換え製品です。

Lixin Lw26 63 速度変更用カムスイッチ動作モードとアクチュエータ位置の組み合わせ

コントロール方法	特性指定		アクチュエータの位置
自己複製型	A	0°30°	0～45°	0°～60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
位置決めタイプ	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
向き自己複製型	Q	30°0°-30°	45-0°45°
	S	30°～0°60°	90°0°-45
	W		90～45°0°45～90°
	Z	120°-90°0⁰-30°	135°-90°0⁶-45°

Lixin Lw26 63 速度変更用カムスイッチタイプ仕様

型式指定	LW26-10 LW26-10G LW26-10X	LW26-20 LW26-20X LW26-20C	LW26-25	LW26-32 LW26-32F	LW26-40 LW26-40F	LW26-63 LW26-63F	LW26-125	LW26-160	LW26-250	LW26-315
ウイV	660/690	660	660	660	660	660	660	660	660	660
Ith A	10	20	25	32	40	63	125	160	250	315
上V	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
の
AC-21A・AC-22A・A	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A A	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 A	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 A	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 A	2.51.5	5 4	8 5	14 6
DC-13 A		12 0.40.4	20 0.5 0.5
定格制御電力 P
AC-23A KW	1.8 3	3.7/2.5 7.5/3.7	5.5/311/5.5	75/415/75	185/918.5/9	15/1030/18.5	1545/22 30	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7.5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 KW	1.52.2	3/22 5.5/3	4/3 7.5/3.7	55/411/5.5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 KW	0.370.55	0.55/0.751.5/1.5	1.5/1.13/2.2	27/1.555/3		55/2475/4	6/312/5.5	10/415/7.5		15/7.525/11

Lixin Lw26 63 速度変更用カムスイッチ通常の動作状態

1. 周囲温度は +40°C を超えず、24 時間の平均温度は 25°C を超えません。

2. 周囲温度の下限は-25℃を超えないこと。

3. 設置場所の標高は 2000m を超えないこと。

4. 最高温度が +40°C の場合、空気の相対湿度は 50% を超えません。より高い相対湿度は、より低い温度では許容される場合があります (たとえば、20°C では 90% に達します)。温度変化によって時々発生する結露に対処するために、特別な措置を講じる必要があります。

Lixin Lw26 63 変速用カムスイッチ取付状態

1. スイッチは汚染レベル 3 の環境に設置されています。

2. 取り付けは、当社の工場が提供する指示に従って行う必要があります。

Lixin Lw26 125a カムスイッチの全体寸法と取り付け寸法
