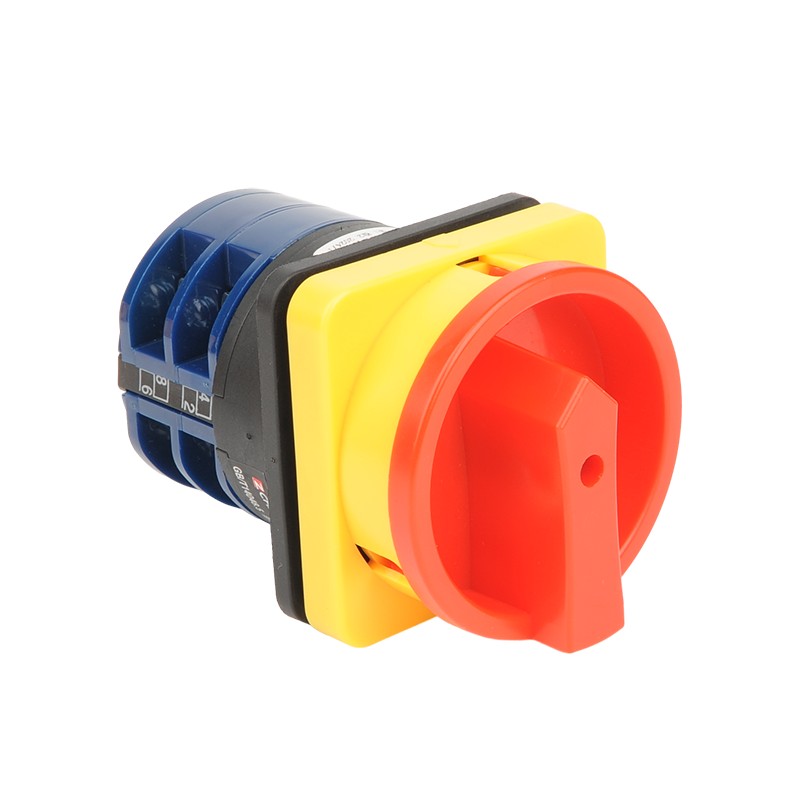

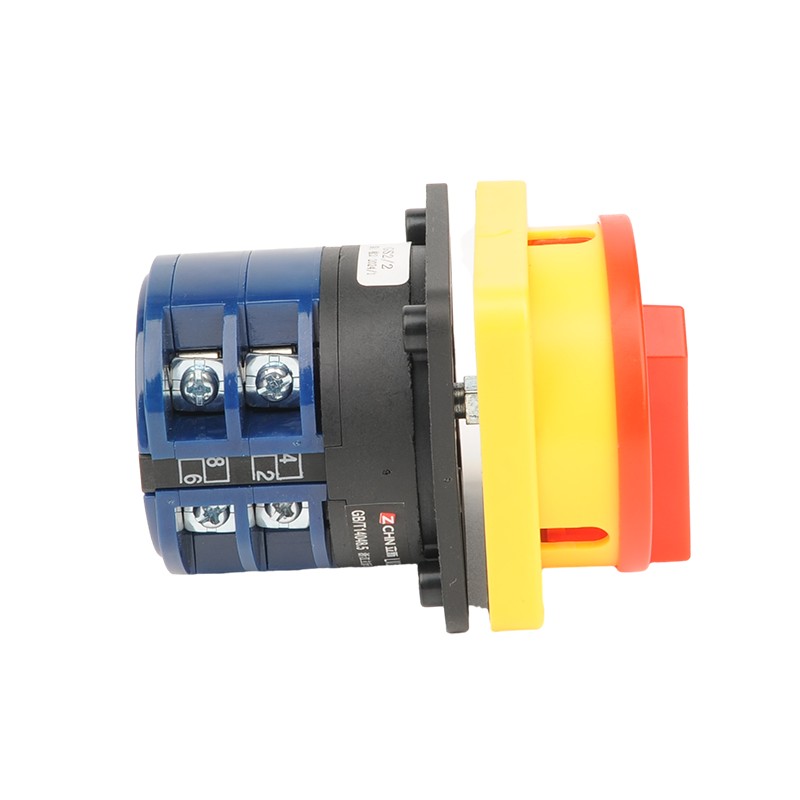

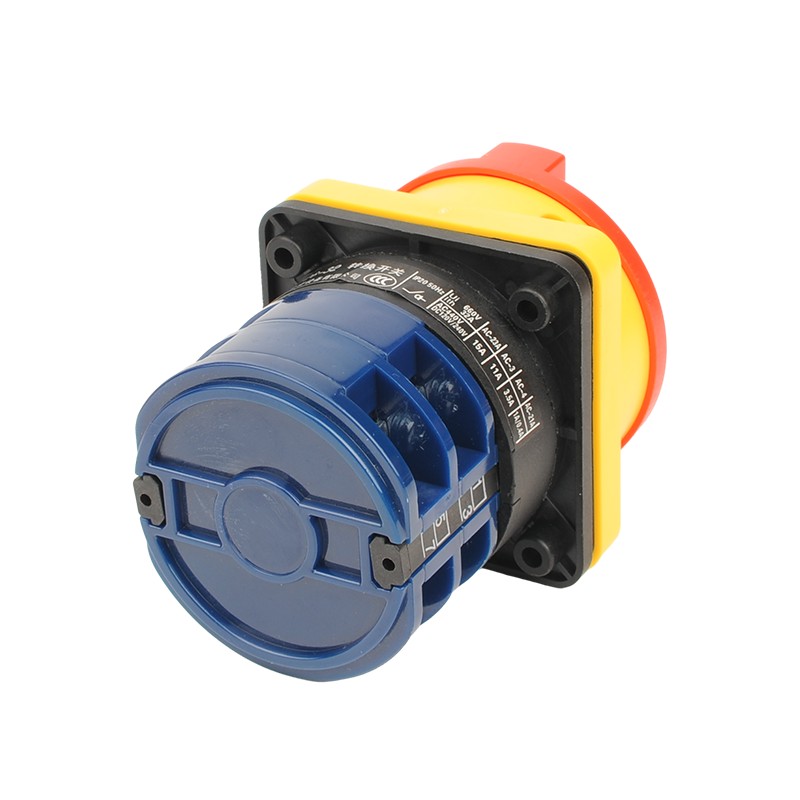

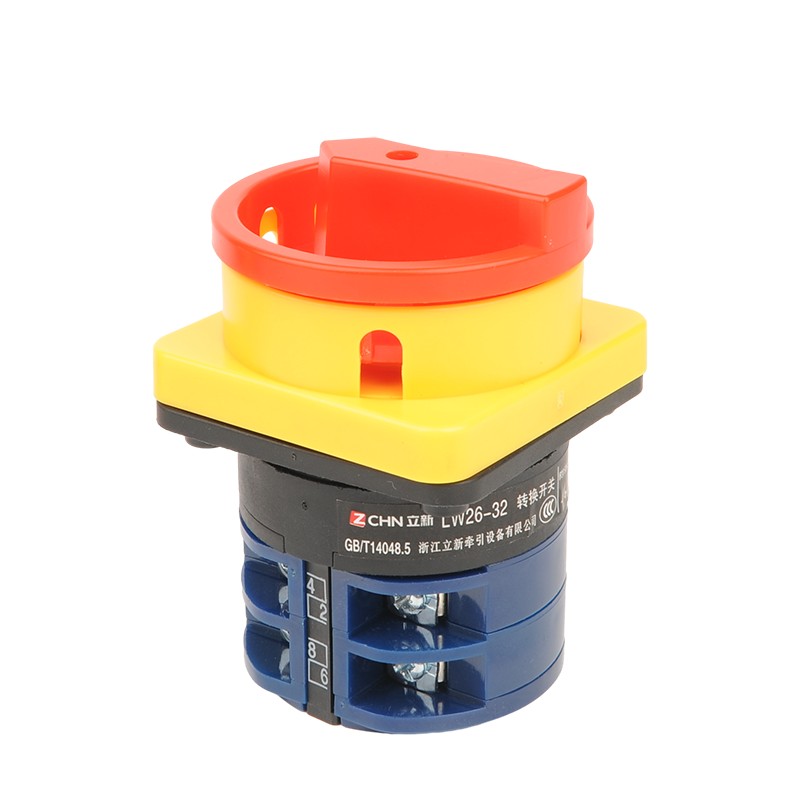

LW26GSシリーズユニバーサルスイッチ

LW26GS Universal Transfer Switchは、回路スイッチング、電力変換、マルチチャネル制御を実現するために、産業自動化、電源システム、および機械装置で広く使用されている多機能電気制御コンポーネントです。このスイッチはモジュラー設計を採用し、マルチポジション操作をサポートします。これにより、ハンドルを回転させ、ほとんどの中電圧シナリオのニーズを満たすことで、さまざまな回路を無料で切り替えることができます。その中心的な利点は、柔軟な連絡先構成にあります。ユーザーは、複雑なインターロック制御または信号の切り替えを実現するための要件に応じて、通常開いていると通常閉じた連絡先の組み合わせをカスタマイズできます。さらに、LW26GSは、高弾性銀合金接触と高温耐性断熱材を使用して、低接触抵抗と長いサービス寿命を確保しながら、優れたアーク耐性と耐摩耗性を確保します。スイッチには、明確な位置インジケーターと機械的位置決め装置が装備されており、明確な動作感を提供し、偶発的な接触を効果的に回避し、パネルまたは鉄道の設置を強力に互換性のある互換性を備えています。これは、電気制御システムの効率的なソリューションです。

お問い合わせを送信

製品説明

LW26GS Universal Transfer Switchは、その幅広い適用性と高い信頼性を備えた、モーター制御、機器測定、電源管理の分野で理想的な選択となっています。モーター制御では、順方向と逆方向の切り替えを簡単に実現できます。配電システムでは、継続的な電源を確保するために、メインとバックアップの電源スイッチングまたは負荷分布に使用されます。その内部構造は、強力な破壊能力を備えたダブルブレークポイントの接触を採用し、短絡保護デバイスの共同作業をサポートし、システムの安全性を大幅に向上させます。

スイッチ設計では、人間化と知性の両方を考慮しています。一部のモデルには、不正な操作を防ぎ、動作ステータスを直感的に表示するために、キーロックまたはステータスインジケータライトをオプションで装備できます。複雑な制御システムの場合、LW26Gは拡張モジュールを介してマルチレベルのカスケード制御を実現し、配線を簡素化し、メンテナンスコストを削減できます。同時に、そのコンパクトな構造設計（特にキャビネット、コントロールボックスなどの密なシナリオに適した設置スペースを節約する）により、ユーザーに効率的で安全な変換制御エクスペリエンスを提供することができます。工場、建物、および新しいエネルギー機器の場合、LW26Gは正確に回路を制御し、耐久性を確保し、ユーザーに高性能で安全な変換制御体験を提供します。

Lixin Lathe Padlock Type Power Cut-Off Camスイッチの分類

パドロックタイプのスイッチは、20a、25a、32a、63a、125a、および160aの6つの現在の評価で利用できます。

Lixin Lathe Padlock Type Powerカットオフカムスイッチパラメーター（仕様）

パラメーター	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-250
ue（v）	440	440	440	440	440	440	440	440
ith（a）	20	25	32	40	63	125	160	250
すなわち
AC-21A（A）	20	25	32		63	100	150
AC-22A（A）	20	25	32		63	100	150
AC-23A（A）	15	22	30	37	57	90	135	200
定格コントロールパワー（P）
AC-23A（KW）	7.5	11	15	18.5	30	45	75

Lixin Lathe Padlock Type Power Cut-Off Camスイッチの仕様とモデル

仕様とモデル	パネル仕様	全体的な次元
仕様とモデル	パネル仕様	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□48	43	42	33	36	36	8.5	φ4.5
LW26GS-20/04-2	M2	□64	43	43	42	48	48	φ10	φ4.5
LW26GS-20X/04-1	M1	□48	42	54	33	36	36	φ8.5	φ4.5
LW26GS-20X/04-2	M2	□64	42	55	42	48	48	φ10	φ4.5
LW26GS-25/04-1	M1	□48	45.2	50	33	36	36	φ8.5	φ4.5
LW26GS-25/04-2	M2	□64	45.2	51	42	48	48	φ10	φ4.5
LW26GS-32/04-2	M2	□64	58	55	42	48	48	φ10	φ4.5
LW26GS-32/04-3	M3	□88	58	55	52	68	68	φ13	φ6
LW26GS-40/04-2	M2	□64	58	55	42	48	48	φ10	φ4.5
LW26GS-40/04-3	M3	□88	58	55	52	68	68	φ13	φ6
LW26GS-40F/04-2	M2	□64	64	55	42	48	48	φ10	φ4.5
LW26GS-40F/04-3	M3	□88	64	55	52	68	68	φ13	φ6
LW26GS-63/04-2	M2	□64	66	72.5	42	48	48	φ10	4.5
LW26GS-63/04-3	M3	□88	66	72.5	52	68	68	φ13	φ6
LW26GS-63F/04-2	M2	□64	64	55	42	48	48	φ10	φ4.5
LW26GS-63F/04-3	M3	□88	64	55	52	68	68	φ13	φ6
LW26GS-125/04-3	M3	□88	84	88	52	68	68	φ13	φ6
LW26GS-160/04-3	M3	□88	88	100	52	68	68	φ13	φ6
LW26GS-250/04-3	M3	□88	108	108	52	68	68	φ13	φ6
