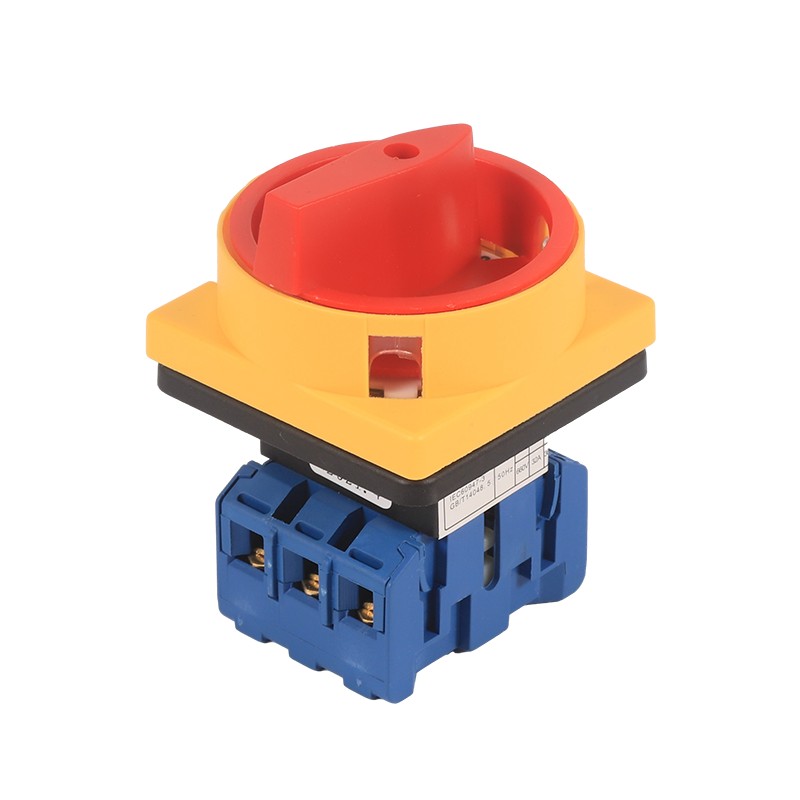

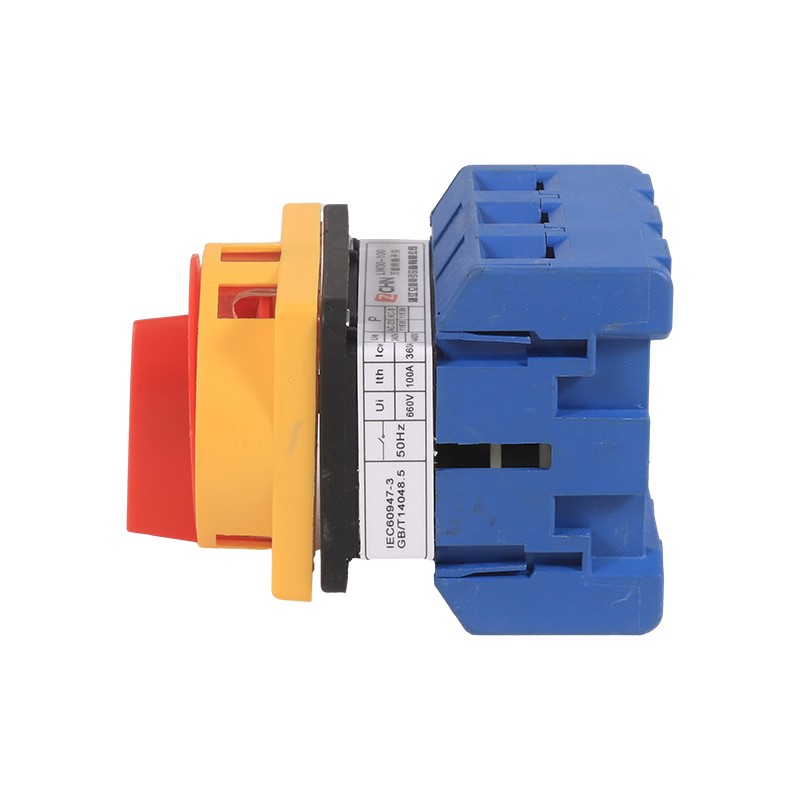

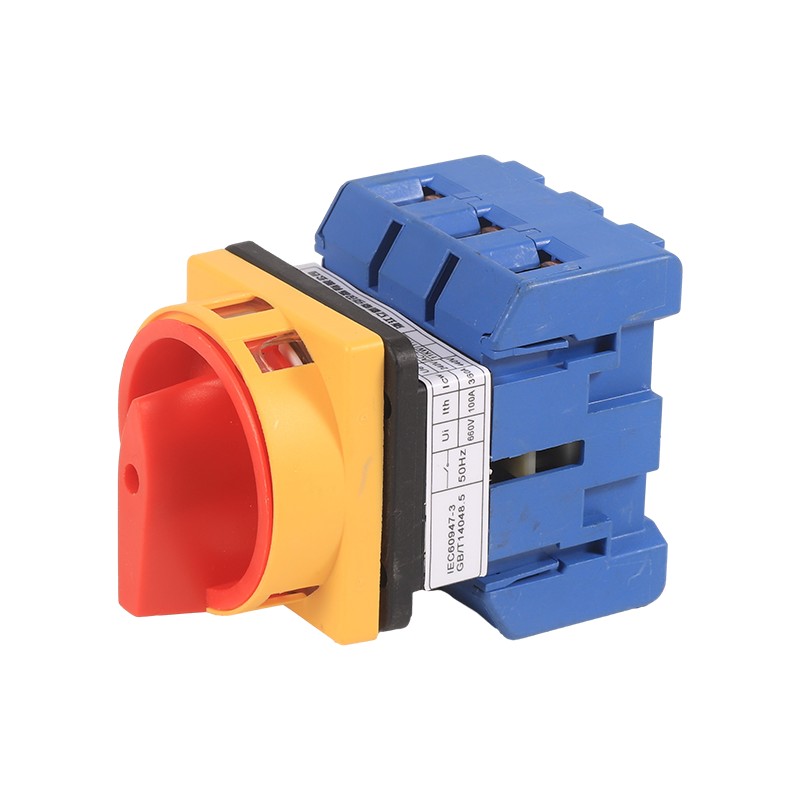

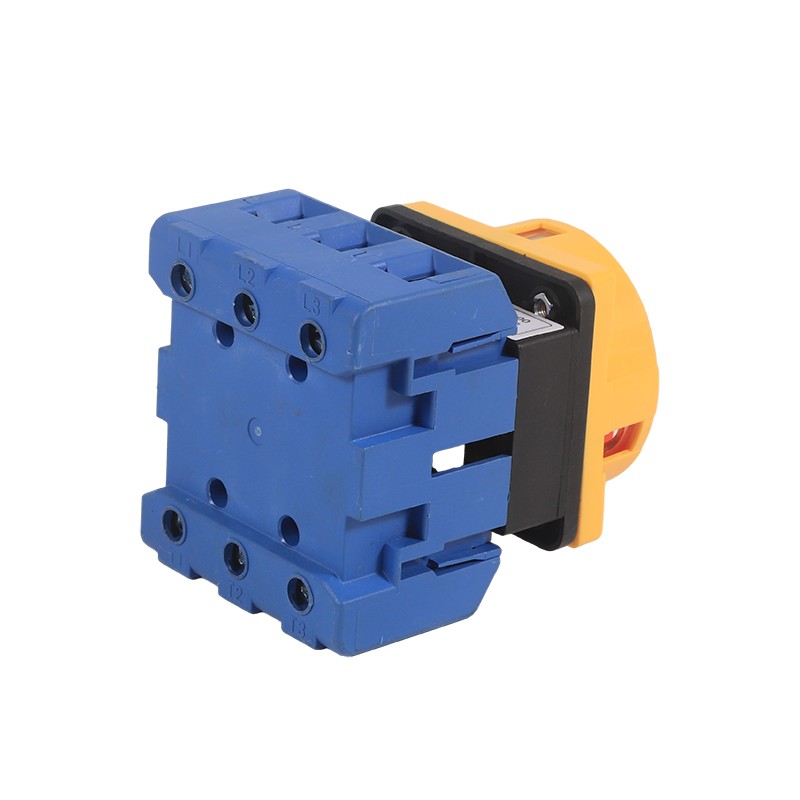

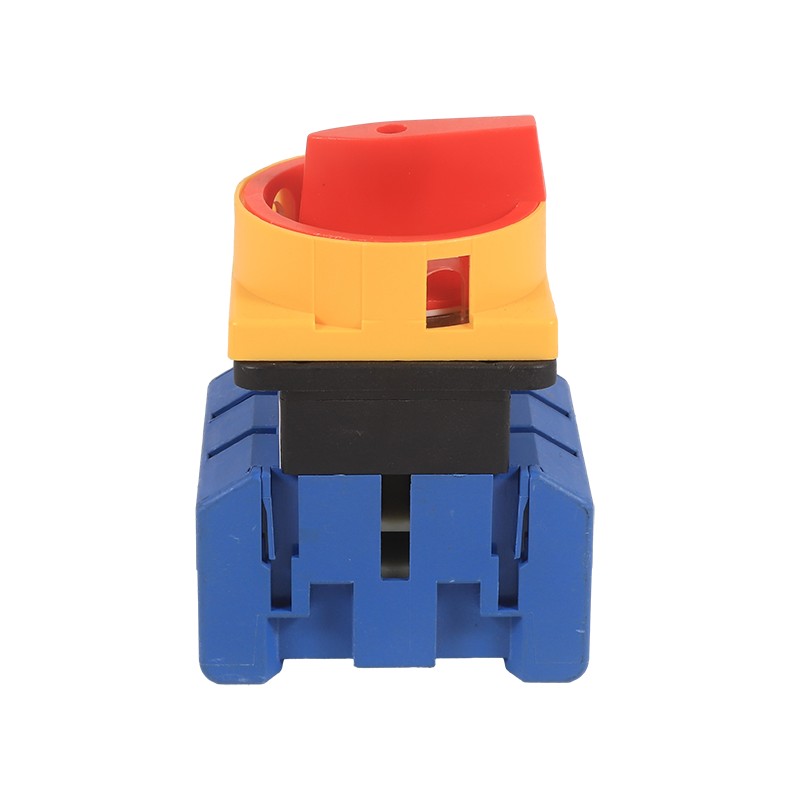

LW30シリーズユニバーサルスイッチ

LW30シリーズユニバーサルスイッチは、多機能と高い信頼性を統合する電気制御デバイスです。主に、AC 50Hz、定格の動作電圧440V以下の産業および民間の電気システムで使用されており、定格電流は最大100Aです。優れた電気性能とモジュラー設計コンセプトにより、この製品は、リスク制御システム、中央空調ユニット、給水および排水ポンプステーションおよびその他のシーンの主要な電力スイッチングデバイスとして広く使用されています。

お問い合わせを送信

製品説明

LW30スイッチには、小さなサイズ、コンパクトな構造、絶妙な材料選択、良好な断熱材、指の保護機能、安全性、信頼性の利点があります。スイッチを削除せずに3極標準ブロックに他のコンタクトブロックを追加できます。スイッチ断熱距離は、DCスイッチに適した他の同様のスイッチ、高速切断速度よりも大きくなります。

この一連のスイッチは、高強度エンジニアリングプラスチックと高品質の合金接触材料の複合構造を採用し、3次元接触レイアウトを通じてスペースの利用を最大化します。コアコンポーネントは、速い破壊メカニズムの特許設計により、アーク生成を効果的に阻害する合金ダブルブレークコンタクトシステムを採用しています。この製品は、ISO9001品質管理システムの認定とCCCおよびその他の国際認定に合格しています。コンパクトな構造、優れた安全性能、柔軟な構成スキームにより、この一連のスイッチは、インテリジェントビル、産業自動化、新しいエネルギー分野で重要な電気部品になりました。

LW30シリーズロードの労働条件は、スイッチ上の変更を切断します

通常の労働条件

（1）周囲の気温は+40度を超えず、24時間以内の平均温度は25°Cを超えません。

（2）周囲の気温の下限は-25°Cを超えない

（3）設置場所の高度は2000mを超えません。

（4）最高温度が +40°Cの場合、空気の相対湿度は50％を超えません。 20°Cでの90％など、より低い温度では相対湿度が高くなります。温度変化のために時々発生する凝縮に対処するために特別な措置を講じる必要があります。

インストール条件

（1）スイッチは、汚染レベル3の環境条件に設置されています。

（2）工場が提供する指示に従ってインストールします。

分類

1。使用法のカテゴリによると

（1）AC-23A

（2）AC-3

2。

（2）熱可塑性シールスイッチボックス：IP65

補助仕様コード

レベル数：3番目のレベルで3、4番目のレベルで4

追加の連絡先：0なし、1つのサイドマウント補助接点を備えた1

中間端子：0なし、1つのニュートラル端子

グラウンドターミナル：0なし、1つの地上端子付き

製品モデルとその意味

Lixin LW30シリーズロードは、スイッチパラメーター上の変更を切断します（仕様）

モデル仕様	LW30-25（20）	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
合意された暖房電流lth a	25（20）	32	40	63	80	100
定格動作電圧UE v	240 440	240 440	240 440	240 440	240 440	240 440
定格値LE/PE
AC-21Aおよび/KW	20/-20/ -	32/-32/ -	40/-40/ -	63/-63/ -	80/-80/ -	100/-100/ -
AC-22A A/KW	20/-20/ -	32/-32/ -	40/-40/ -	63/-63/ -	80/-80/ -	100/-100/ -
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3および/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
