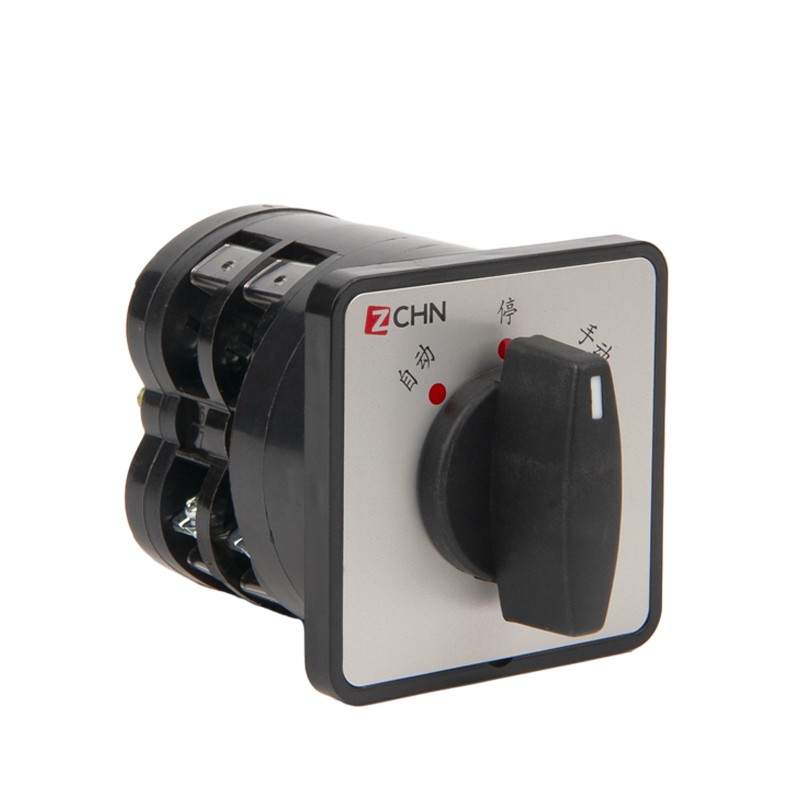

LW5切り替えスイッチ

LW5シリーズUniversal Switchは、産業自動化の分野で広く使用されている多目的電気制御装置の一種です。このスイッチは、6〜12ペアの接触アセンブリを備えたモジュラーコンビネーション設計であり、さまざまな仕様の位置決めメカニズムを通じてマルチギア制御を可能にし、信頼できる電気分離のために最大16Aの定格電流を持っています。

お問い合わせを送信

製品説明

回路変換のコアコンポーネントとして、従来の電気制御ラインの切り替えを実現するだけでなく、小型および中程度のパワーモーターの制御、リバーシブル操作のスイッチング、およびマルチスピード可変速度調整を直接開始することもできます。特にランニング状態を頻繁に変更する必要がある作業環境に適しています。その保護グレードはIP55に到達します。IP55は、湿った埃っぽい産業環境に適応できます。 CAMメカニズムの角度の組み合わせを変更することにより、最大6つの異なる制御プログラムのプリセットを実現することができ、工作機器機器のさまざまな制御要件、機械の運搬、持ち上げ装置などを満たすことができます。

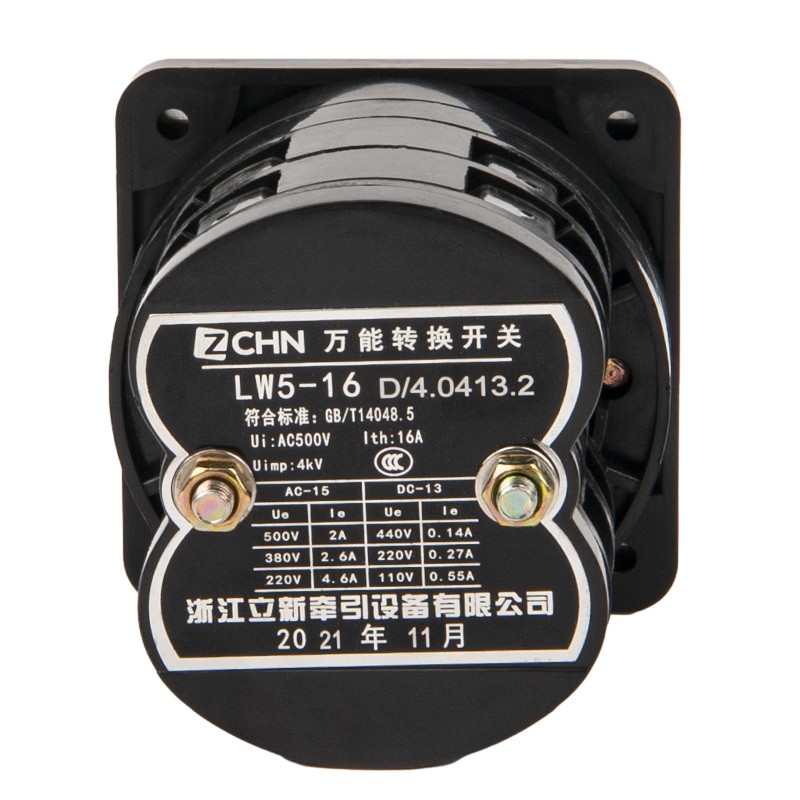

Lixin Environmental Protect Rotary Cam Switchパラメーター（仕様）

使用	マスターコントロール	直接制御モーター
ith a	16	16
ue v	125220250380400500	380
le
AC-15および	4.6 2.6 2.0
AC-3および		12
AC-4および		3.5
DC-13ダブルブレークポイントa	0.55 0.27 0.14
DC-13 4ブレイクポイントa	0.82 0.41 0.20

Lixin Environmental Protect Rotary Cam Switchメカニカルおよび電気寿命

機械式寿命：0.3×10のサイクル、動作周波数は時速300サイクルです。

電気寿命：

-AC-15およびDC-13の場合：0.1×10°サイクル、動作周波数は時速300サイクルです。

-AC-3：0.1×10 µcyclesの場合、動作周波数は時速120サイクルです。

-AC-4：0.1×10×サイクルの場合、動作周波数は1時間あたり120サイクルです。

（注：AC-15およびDC-13は、特定の種類の電気負荷を参照し、AC-3とAC-4はACモーターの切り替えの異なるデューティタイプを指します。）

動作モード	機能コード	アクチュエータの位置
自己複製タイプ	A	0°-45°
自己複製タイプ	B	45°→0°-45°
[タイプ]の位置	C	0°45°
	D	45°0°45°
	E	45°0°45°90°
	F	90°45°0°45°90°
	G	90°45°0°45°90°135°
	H	135°90°45°0°45°90°135°
	l	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N	45°45°
	P	90°0°90°
