ユニバーサル切り替えスイッチを購入するための完全なガイド：原則から選択とアプリケーション（パート2）

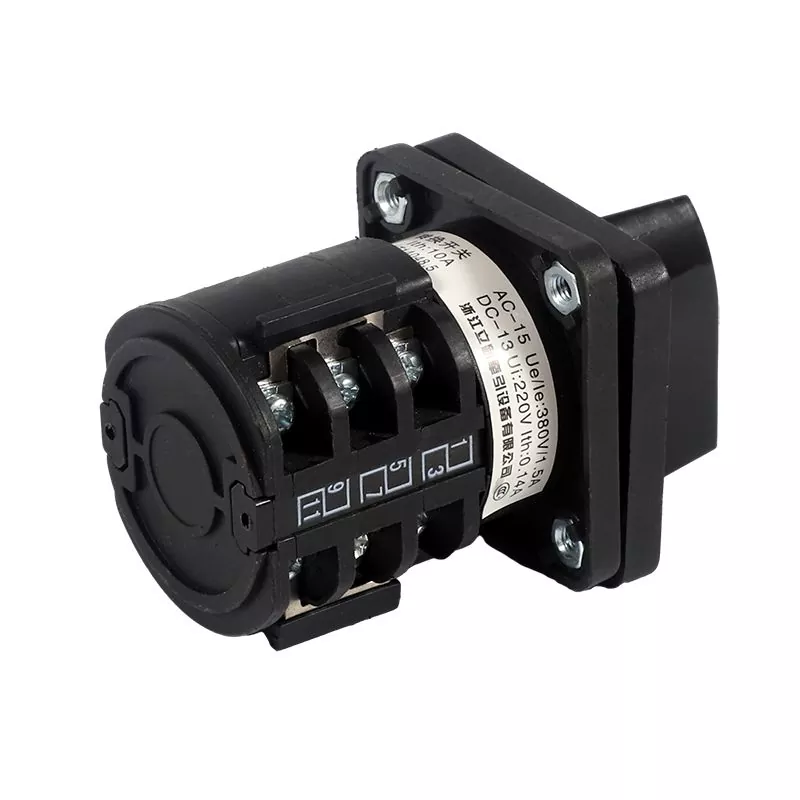

メインタイプと一連のユニバーサル切り替えスイッチ

ユニバーサル切り替えスイッチ構造的特性、アプリケーションシナリオ、および技術パラメーターに応じて、複数のシリーズとタイプを形成しました。これらの異なるタイプの特性と適用範囲を理解することは、正しい選択に不可欠です。国内市場の一般的なユニバーサル切り替えは、主にLW5 LW26 LW30 LW12シリーズが含まれ、各シリーズには特定のアプリケーション分野と技術的特性があります。

LW5シリーズは、最も広く使用されているユニバーサル切り替えスイッチの1つであり、特にAC 50Hz、最大500Vの電圧、および最大440VのDC電圧を備えた回路に適しています。この一連のスイッチは、電気制御回路の変換に使用するだけでなく、380V、5.5kW以下の電圧で3相リスケージの非同期モーターを直接制御することもできます。 LW5シリーズは、目的に従って2つのタイプに分けることができます。メインコマンド制御とモーター制御。操作モードに応じて、ポジショニングタイプと自己評価型に分けることができます。オペレーターの外観から、ノブタイプとボールハンドルタイプの2つのタイプがあります。この一連のスイッチの機械的寿命は100×10倍に達する可能性があり、電気寿命は20×10倍で、信頼性が高くなります。

LW26シリーズユニバーサル切り替えスイッチは、主にAC 50Hzの電気回路に適した多目的電気制御コンポーネントであり、定格作業電圧440V以下、DC電圧240V以下、および10Aから160Aまでの定格電流に適しています。この一連の製品には完全な仕様があり、現在のレベルには、10A、20A、25A、32A、63A、125A、160A、その他のオプションが含まれており、異なる電力負荷の制御ニーズを満たすことができます。定格の断熱電圧は660Vに達し、電気分離性能が良好です。機械的寿命は0.1×10倍に達する可能性があり、電気寿命は0.03×10倍であり、動作周波数は120回/時間です。これは、回路が頻繁に接続または切断されない場合に適しています。

LW30シリーズユニバーサル切り替えスイッチは、主にAC 50Hzの電気回路に適した多目的電気制御コンポーネントであり、440V未満の定格作業電圧、240V未満のDC電圧、および20Aから100Aの定格電流に適しています。この一連の製品には完全な仕様があり、現在のレベルには20A、25A、32A、40A、63A、80A、100A、その他のオプションが含まれており、異なる電力負荷の制御ニーズを満たすことができます。定格の断熱電圧は690Vに達し、電気分離性能が良好です。製品はモジュラー設計を採用しており、他の接点ブロックを3極標準ブロックに追加することができず、スイッチ全体を削除することなく追加できます。これにより、インストールとメンテナンスの利便性が大幅に向上します。

LW12-16シリーズは、主にAC 50Hzのサーキットで使用されている別の広く使用されているユニバーサル切り替えスイッチで、定格の動作電圧380V以下、DC電圧220V以下です。このシリーズは、電気制御回路と電気測定機器を変換するだけでなく、5.5kW以下の3相リスケージ非同期モーターを直接制御できます。 LW12-16シリーズは、その使用に応じて2つのタイプに分割されます。メインコマンド制御と直接モーター制御。操作モードによると、ポジショニングタイプ、自己レッジティングタイプ、ポジショニングの自己評価タイプ、ロックデバイスの種類を使用した自己評価の位置付けなど、より多様です。この多様性により、LW12-16シリーズは、より複雑な制御ニーズに適応できます。

上記のメインストリームシリーズに加えて、50Hzの電気回路に適したLW36-Dシリーズなど、市場には**特別な目的のユニバーサル切り替えスイッチがあります。このタイプのスイッチには通常、周囲の気温が +40個を超えず、24時間以内の平均温度が +35°を超えない環境で正常に機能するなど、より厳しい環境適応性要件があり、設置サイトの高度は2000mを超えません。

保護の観点から、ユニバーサル切り替えスイッチオープンタイプと保護タイプの2つのタイプに分けることができます。ハンドルの種類によると、ノブ、普通の工作機械、銃の形の4つのタイプがあります。これらの異なる外観デザインは、スイッチの美学に影響を与えるだけでなく、その使用環境と運用上の利便性にも密接に関連しています。たとえば、保護スイッチはほこりっぽい環境や湿度の高い環境により適していますが、銃型のハンドルは小さなスペースでの動作に便利です。

テクノロジーの進歩により、いくつかの新しいユニバーサル切り替えスイッチは、スイッチステータスを表示するインジケータライト、誤動作を防ぐための内蔵電子ロック、リモート監視インターフェイスなどのインテリジェント機能も追加されています。これらの機能はコストを増加させますが、鉄道輸送、インテリジェントビルなど、安全性とモニター性の高い要件を備えた場合によっては明らかな利点を示します。

これらの異なるタイプとシリーズの特性を理解することは、ユニバーサル切り替えスイッチの正しい選択の基礎です。実際に製品を選択する場合、シリーズの特性を検討することに加えて、最も適切な製品を選択するために、特定のアプリケーションシナリオ、負荷タイプ、動作周波数、その他の要因に基づいて包括的な評価を実施する必要もあります。
