電気プロジェクトに適切なロータリー スイッチを選択する方法

正しい選択腐るアリスイッチこれは、電気および電子システムの信頼性の高い制御、安全性、および長期的なパフォーマンスを確保するための重要なステップです。産業機械や制御盤から家庭用電化製品や医療機器に至るまで、ロータリー スイッチはマルチポジション回路の選択において重要な役割を果たします。

この包括的なガイドでは、ロータリー スイッチの仕組み、主な選択基準、一般的なタイプ、用途、エンジニア、バイヤー、設計者が情報に基づいた意思決定を行うのに役立つ専門家のヒントについて説明します。

目次

• ロータリースイッチとは何ですか?
• ロータリースイッチはどのように機能しますか?
• ロータリー スイッチを選択する際に考慮すべき重要な要素
• 一般的なタイプのロータリー スイッチ
• ロータリースイッチの代表的な用途
• ロータリースイッチ選定比較表
• インストールと使用上のヒント
• ロータリースイッチの専門メーカーを選ぶ理由
• よくある質問 (FAQ)

ロータリースイッチとは何ですか?

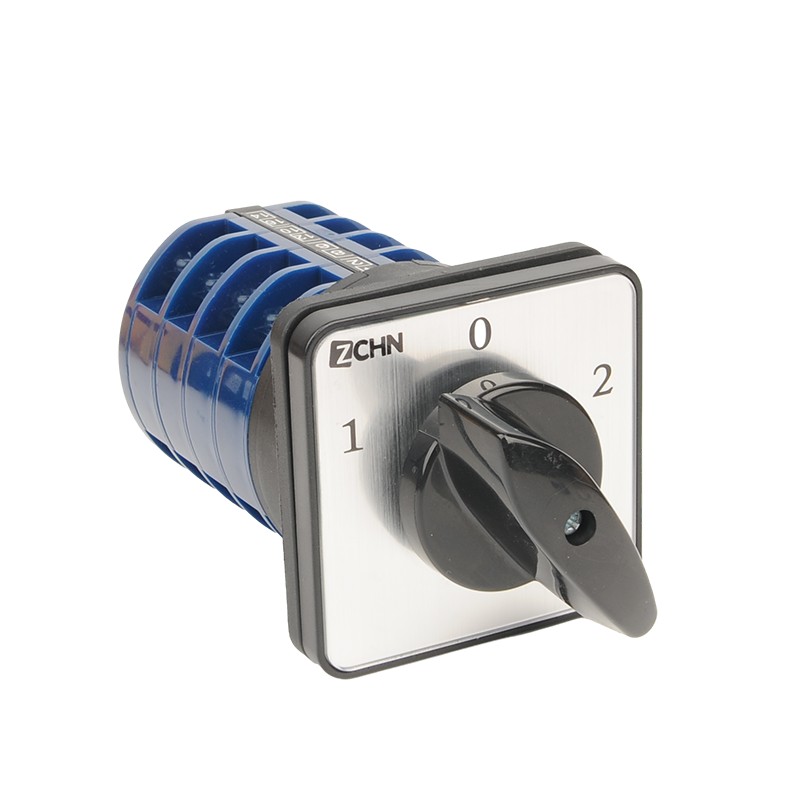

A ロータリースイッチは、ユーザーがノブまたはシャフトを回転させることによって複数の回路経路の 1 つを選択できるようにする電気機械装置です。押しボタンやトグル スイッチとは異なり、ロータリー スイッチには複数の固定位置があり、複雑な制御や信号の選択に最適です。

これらは、電圧選択、機能制御、チャネル切り替えなど、複数のオプションまたはモードを明確かつ確実に選択する必要があるアプリケーションで広く使用されています。

ロータリースイッチはどのように機能しますか?

ロータリー スイッチは、カムまたはローターに接続された中心軸を回転させることによって動作します。シャフトが回転すると、内部接点が事前に定義された順序でさまざまな端子に係合または係合解除されます。

• 各位置は固有の電気接続に対応します。
• 戻り止めは正確な選択のための触覚フィードバックを提供します
• 接点は通常、銀合金または金メッキ材料で作られています

などの経験豊富なメーカーが製造した高品質のロータリースイッチリシン、数千サイクル後でも安定した接触抵抗を維持するように設計されています。

ロータリー スイッチを選択する際に考慮すべき重要な要素

1. ポジション数

必要な個別の位置の数を決定します。ロータリー スイッチは、用途に応じて 2 ポジションから 24 ポジション以上までの範囲で使用できます。

2. 電気的定格

• 定格電圧（AC/DC）
• 電流容量
• 接触抵抗

3. ポールアンドスロー構成

一般的な構成には次のものがあります。

• SPT（単極多投）
• DPT (双極多投)

4. 取り付けスタイル

• パネルマウント
• PCBマウント
• スルーホールまたは表面実装

5. 環境条件

過酷な環境では、次のようなロータリー スイッチを検討してください。

• 防塵・防湿性
• 広い使用温度範囲
• 耐振動設計

一般的なタイプのロータリー スイッチ

• 標準ロータリースイッチ– 汎用アプリケーション
• ウェハーロータリースイッチ– モジュール式でカスタマイズ可能
• ミニチュアロータリースイッチ– スペースに制約のある設計
• 大電流ロータリースイッチ– 配電システム
• エンコーダスタイルのロータリースイッチ– デジタル信号入力

ロータリースイッチの代表的な用途

ロータリー スイッチは、さまざまな業界で使用されています。

• 産業用制御パネル
• 電源設備
• オーディオおよび放送機器
• 医療機器
• 試験および測定機器
• 家庭用電化製品

ロータリースイッチ選定比較表

インストールと使用上のヒント

1. 設置前に必ず電気定格を確認してください
2. パネル取り付け時は適切なトルクを確保してください
3. はんだ付け時の接点の汚染を避ける
4. ユーザーの安全のために位置を明確にラベル付けします

ロータリースイッチの専門メーカーを選ぶ理由

経験豊富なロータリー スイッチ メーカーと協力することで、一貫した品質、国際規格への準拠、カスタマイズ サポートが保証されます。のような企業リシン産業用および商業用の幅広いロータリー スイッチ ソリューションを提供します。

技術仕様と製品に関する詳細については、ロータリー スイッチ ソリューションに関するこの専用リソースを参照してください。

よくある質問 (FAQ)

Q1: ロータリースイッチの寿命はどのくらいですか?

ほとんどの高品質ロータリー スイッチは、負荷条件と材料の品質に応じて、数万回の動作サイクルに耐えられると評価されています。

Q2: ロータリースイッチは高電圧に対応できますか?

はい、特定のモデルは高電圧および高電流アプリケーション向けに特別に設計されています。必ずメーカーの評価を確認してください。

Q3: ロータリースイッチはトグルスイッチよりも優れていますか?

複数の位置や機能が必要な場合はロータリー スイッチが優れていますが、単純なオン/オフ制御にはトグル スイッチが適しています。

Q4: ロータリースイッチはカスタマイズできますか?

リシン のような専門メーカーは、シャフトの長さ、コンタクト構成、ラベルのカスタマイズ オプションを提供していることがよくあります。

結論として、適切なロータリー スイッチを選択するには、電気要件、機械設計、および環境要因のバランスをとる必要があります。信頼できるサプライヤーと提携し、アプリケーションのニーズを理解することで、長期的なパフォーマンスと安全性を確保できます。

エンジニアリング専門知識に裏打ちされた信頼性の高いロータリー スイッチ ソリューションをお探しの場合は、お気軽にお問い合わせください。お問い合わせ今すぐ Lixin が次の電気プロジェクトをどのようにサポートできるかをご覧ください。
