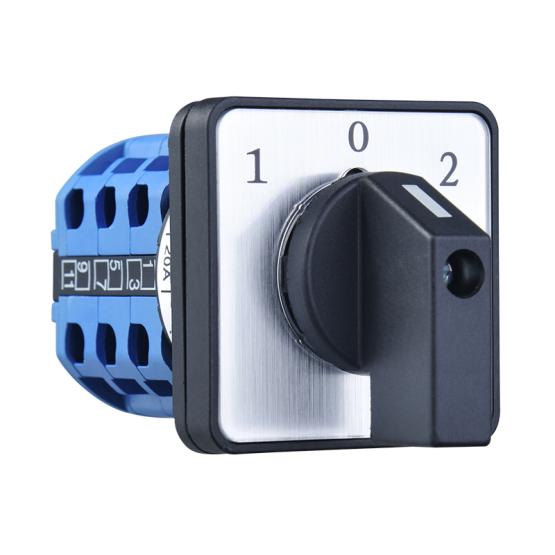

LW26シリーズユニバーサル切り替えスイッチ製品の紹介

LW26シリーズユニバーサル切り替えスイッチ国内の電気制御の分野で広く使用されている高品質の製品です。チャンキシンブランド、チャンジングエレクトリック、その他のブランドなど、多くの有名な電気会社によって製造されています。この一連の製品は、優れたパフォーマンス、多様な機能、幅広い適用性を備えた従来の切り替えスイッチの理想的な代替品となっています。以下は、技術パラメーター、製品機能、アプリケーションフィールドなどの複数の次元からのLW26シリーズの包括的な紹介です。

1。製品の概要と基本パラメーター

LW26シリーズユニバーサル切り替えスイッチは、主にAC 50Hzの電気回路に適した多目的電気制御コンポーネントであり、定格作業電圧440V以下、DC電圧240V以下、および10Aから160Aまでの定格電流に適しています。この製品は、GB 14048.3、GB 14048.5、IEC 60947-3、IEC 60947-5-1などの国内および国際基準に準拠しており、一部のモデルも米国UL認定に合格し、国際市場へのアクセスに適格です。

この一連の製品には完全な仕様があり、現在のレベルには10A、20A、25A、32A、63A、125A、160Aが含まれており、異なる電力負荷の制御要件を満たすことができます。定格の断熱電圧は660Vに達し、電気分離性能が良好です。機械的寿命は0.1×10倍に達する可能性があり、電気寿命は0.03×10倍であり、動作周波数は120回/時間です。これは、回路が頻繁に接続または切断されない場合に適しています。

2。製品の機能と設計上の利点

LW26シリーズ転送スイッチには、多くの優れた設計機能とパフォーマンスの利点があります。

1.コンパクト構造と小型：最適化された設計により、製品サイズが削減され、性能が確保され、限られたスペースに簡単にインストールできます。パネルサイズには、モデルに応じて、30×30mm、48×48mm、64×64mmなどのさまざまな仕様があります。

2。指の保護安全設計：4つのスイッチLW26-10、LW26-20、LW26-25、およびLW26-32Fは、指の保護機能で特別に設計されており、指が運用中に誤って生きている部品に触れ、使用の安全性を向上させないようにします。

3.柔軟な動作モード：製品変換操作は柔軟で、さまざまなハンドルタイプと動作角を提供します。一部のモデルには、IP65の保護レベルの保護シェルを装備できます。これは、過酷な環境での使用に適しています。

4.高信頼性の設計：材料の選択は絶妙であり、断熱性の性能は良好であり、接触システムは高品質の材料を使用して長期的な信頼性を確保します。外観は斬新で、現代の産業用具の美的ニーズを満たしています。

5.多機能微分モデル：一連の派生製品には、パドロックスイッチと隠されたロックスイッチ（63A以下）が含まれます。これらは、不正な担当者の操作を防ぐための重要な機器の停電スイッチとして使用できます。

3。技術的なパラメーター

LW26シリーズには、豊富で包括的な技術的パラメーターがあり、さまざまなアプリケーションシナリオにさまざまなモデルが最適化されています。

（1）現在の収容能力：

-AC-21A/AC-22Aアプリケーション：10A〜150A

-AC-23Aアプリケーション：7.5a〜135a

-AC-3アプリケーション（モーター制御）：5.5a〜95a

-AC-4アプリケーション（ジョグコントロール）：1.75A〜55A

（2）制御電力範囲：

-AC-23A：1.8kWから75kW（3相）

-AC-3：1.5kWから37kW（3相）

-AC-4：0.37kWから15kW（3相）

（3）インストールサイズの多様性：

- 正方形および長方形のパネルフォームで利用可能

- 取り付けホール間隔は20mmから68mmの範囲です

- 外部の厚さは28mmから88mmの範囲です

（4）特別な環境適応性：

- 作業環境温度：-5 ℃〜 +40℃

- 24時間以内の平均温度は +35を超えません。

- 高度は2000メートルを超えません

- きれいな環境で使用する必要があります

4。メインアプリケーション領域

その優れたパフォーマンスと幅広い適応性のため、LW26シリーズユニバーサル切り替えスイッチ多くの分野で広く使用されています：

（1）産業規制分野：

- 回路制御スイッチとして、さまざまな回路状態の切り替えを実現できます

- テスト回路の選択と切り替えに使用されるテスト機器スイッチ

- スタートを直接制御するモーター制御スイッチ、停止、小さなパワーモーターの逆転

（2）パワーシステムフィールド：

- 配電機器のリモートコントロールスイッチ

- 電源スイッチングデバイス、メインおよびスタンバイ電源の変換を実現

- 位相変化電気測定器の測定制御

（3）特別な機器フィールド：

- 電気溶接機の切り替えスイッチ、一部のモデルは溶接機のアプリケーションに特に適しています

- さまざまな動作モードの切り替えを実現する工作機械制御回路

- 信号の切り替えと組み合わせに使用されるサーボシステムコントロール

（4）安全性が批判的なフィールド：

- 重要な機器の停電スイッチ（南京錠の種類または隠されたロックタイプのデリバティブモデルを使用）

- 爆発防止環境アプリケーション（爆発防止シャフトを備えた特別なモデル）

- 許可されていない人員が操作できないようにする必要がある重要な機器

5。モデルの交換と市場のポジショニング

LW26シリーズは、新しい理想的な交換用製品として、以下を含む中国の既存の多くの従来のスイッチモデルを置き換えることができます。

-LW2、LW5、LW6、LW8、LW12、LW15シリーズユニバーサル変換スイッチ

-HZ5、HZ10、HZ12シリーズの組み合わせスイッチ

- インポートされた機器の変換スイッチ

この一連の製品は、多くの企業によって生産されており、その中には、Wenzhou Changjiang Electric Switch Factoryが生産したChangxinブランドLW26シリーズが米国UL認定に合格し、輸出溶接機製品の国内溶接機メーカーが広く使用しています。 Zhejiang Fulu Explosion Proof Technology Co.、Ltd。は、危険な環境に適した爆発防止シャフトを備えた爆発防止モデルも開始しました。

6。選択ガイド

実際のアプリケーションでは、LW26シリーズを選択する際には、次の要因を考慮する必要があります。

（1）適切なモデルを選択します

（2）動作周波数要件：頻繁な操作を必要とする場合には、より長い動作寿命のあるモデルを選択する必要があります

（3）安全保護要件：誤操作を防ぐ必要がある場合には、ロック可能なモデルを選択します。電気ショックのリスクを伴う機会のために指で保護されたモデルを選択してください

（4）環境条件：湿気とほこりの多い環境のIP65保護モデルを選択します。爆発防止環境のための炎症モデルを選択します

（5）設置スペースの制限：利用可能なスペースに基づいて、適切なパネルサイズと厚さを選択します

（6）制御の複雑さ：制御される回路の数に基づいて、連絡先ノードの数と組み合わせ方法を選択します

LW26シリーズは、包括的なパフォーマンス、多様なモデル、幅広い適用性により、産業規制の分野で重要な選択となっています。従来の電気制御であろうと最新の自動化システムであろうと、LW26シリーズユニバーサル切り替えスイッチ信頼できる柔軟なソリューションを提供できます。
