LW30シリーズユニバーサルカッカーオーバースイッチの包括的な紹介

LW30シリーズユニバーサル切り替えスイッチ中国の電気制御分野で広く使用されている高性能製品です。チャンキシンブランド、チャンジングエレクトリック、その他のブランドなど、多くの有名な電気会社によって製造されています。コンパクトな構造、多様な機能、信頼できるパフォーマンスにより、この一連の製品は、換気機器、エアコンシステム、水ポンプ制御に理想的な選択肢となっています。以下は、技術パラメーター、製品機能、アプリケーションフィールドなどの複数の次元からのLW30シリーズの包括的な紹介です。

1。製品の概要と基本パラメーター

LW30シリーズユニバーサル切り替えスイッチは、主にAC 50Hzの電気回路に適した多目的電気制御コンポーネントであり、440V未満の定格作業電圧、240V未満のDC電圧、および20Aから100Aの定格電流に適しています。この製品は、国家標準のGB14048.3および国際標準IEC60947-3に準拠しており、良好な市場認識と国際互換性を持っています。

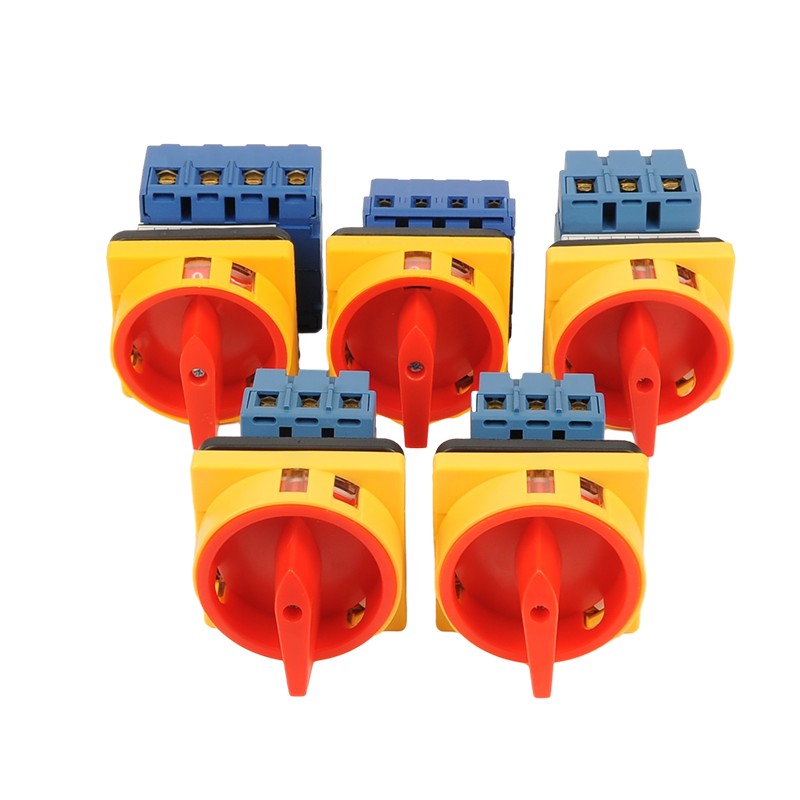

切り替えスイッチ

この一連の製品には、20A、25A、32A、40A、63A、80A、100Aの現在のレベルを含む完全な仕様があり、異なる電力負荷の制御要件を満たすことができます。定格の断熱電圧は690Vに達し、電気分離性能が良好です。製品はモジュラー設計を採用しており、他の接触ブロックを3極標準ブロックに追加してスイッチ全体を削除することなく追加できます。これにより、インストールとメンテナンスの利便性が大幅に向上します。

2。製品の機能と設計上の利点

LW30シリーズ 切り替えスイッチ多くの優れた設計機能とパフォーマンスの利点があります。

（1）コンパクトな構造と小サイズ：最適化された設計により、製品サイズが削減され、性能が確保され、限られたスペースに簡単にインストールできます。パネルサイズには、モデルに応じて64×64mmなどのさまざまな仕様があります。

（2）フィンガーガードの安全設計：フィンガーガード機能は、指が動作中に誤って生きている部品に触れることを効果的に防ぐように特別に設計されており、それにより使用の安全性が向上します。

（3）優れた電気性能：断熱距離は同じタイプの他のスイッチよりも大きく、切断速度は高速で、ACとDC回路の両方に適しています。

（4）柔軟な動作モード：製品変換操作は柔軟性があり、パネル取り付け、ベース取り付け、シングルホール取り付け、ドアロックでのベースマウントなど、さまざまなインストールオプションを提供します。

（5）高い信頼性設計：材料の選択は絶妙であり、断熱性能は良好であり、接触システムは高品質の材料を使用して長期的な信頼性を確保します。

（6）モジュラー拡張機能：モジュラー設計により、スイッチを分解せずに追加のコンタクトブロックを追加できます。これにより、システムの拡張と関数の調整が容易になります。

3。技術的なパラメーター

LW30シリーズには、豊富で包括的な技術的パラメーターがあり、さまざまなアプリケーションシナリオにさまざまなモデルが最適化されています。

（1）定格電気パラメーター：

- 定格絶縁電圧：690V

- 定格動作電圧：AC 440V、DC 240V

- 定格熱電流（ITH）：20A〜100A

- 定格動作電流（LE）：240V/440V

（2）負荷容量：

-AC-21Aアプリケーション：20A〜100A

-AC-22Aアプリケーション：20A〜100A

-AC-23Aアプリケーション：15A〜70A（Power 4KWから37KWに対応）

-AC-3アプリケーション（モーターコントロール）：11.7Aから57A（電源3KWから30KWに対応）

（3）機械的特性：

- 動作周波数：120回/時間

- 機械的生活：0.1×10倍

- 電気寿命：0.03×10倍

（4）インストール寸法：

- パネルインストールモデル寸法：64×42×54mmから64×70×80mm

- 取り付けホール間隔：48×48mm

- 取り付け穴の直径：φ10mmまたはφ4.2mm

（5）環境適応性：

- 作業環境温度：-5 ℃〜 +40℃

- 24時間以内の平均温度は +35を超えません。

- 高度は2000メートルを超えません

4。メインアプリケーション領域

LW30シリーズユニバーサル切り替えスイッチその優れたパフォーマンスと幅広い適応性のために、多くの分野で広く使用されています。

（1）HVACシステム：

- 換気装置のメインスイッチ制御

- エアコンシステムのモードスイッチング

- ウォーターポンプシステムの制御を開始および停止します

（2）産業規制分野：

- 小容量ACモーターの直接制御（最大37kW）

- テスト回路の選択と切り替えのためのテスト機器スイッチ

- 位相変化電気測定器の測定制御

（3）配電システム：

- 配電機器のリモートコントロールスイッチ

- メイン電源とスタンバイ電源の変換を実現するための電源スイッチングデバイス

- さまざまな回路状態の切り替えを実現するための回路制御スイッチ

（4）特別な申請の機会：

- ドアロックを備えたモデルは、重要な機器の電力管理に使用できます

- 保護モデルは、特定の保護要件がある場合に適しています

- DC回路の制御と切り替え

5。モデル分類および選択ガイド

LW30シリーズは、現在のレベルとインストール方法に従って複数のモデルに分割できます。ユーザーは実際のニーズに応じて選択できます。

（1）現在のレベルで選択します。

- 小さな電流アプリケーション（20A-32A）：LW30-20、LW30-25、LW30-32

- 中電流アプリケーション（40A-63A）：LW30-40、LW30-63

- 大規模な電流アプリケーション（80A-100A）：LW30-80、LW30-100

（2）インストール方法で選択します。

- パネル取り付けタイプ：コントロールキャビネットパネルの取り付けに適しています

- ベースマウントタイプ：35mm標準レールにインストールできます

- シングルホールマウントタイプ：スペースが限られている場合に適しています

- ドアロックを備えたベースマウントタイプ：誤操作を防ぐ必要がある場合に使用

（3）特別な関数で選択：

- 標準タイプ：基本的な制御要件を満たしています

- 保護タイプ：厳しい環境に適した保護カバー付き

- ロック可能なタイプ：不正操作を防ぐための南京錠機構が装備されています

6.インストールと使用に関する予防策

LW30シリーズの切り替えスイッチの安全で信頼できる操作を確保するには、インストールと使用中に次の予防措置を講じる必要があります。

（1）インストール前検査：

- スイッチモデルが負荷に一致することを確認します

- スイッチの外観が無傷であるかどうか、および動作メカニズムが柔軟であるかどうかを確認します

- 電気パラメーターがシステム要件を満たしているかどうかを確認します

（2）インストール要件：

- 製品の寸法に従って厳密に穴を開けます

- ストレス集中を避けるために、設置面が平らであることを確認してください

- 接続のゆるみを避けるために、配線端子をしっかりと接続する必要があります

（3）環境を使用：

- 湿気、ほこりっぽい、または腐食性の環境で使用しないでください

- 周囲温度は、製品の指定された範囲を超えてはなりません

- スイッチステータスを定期的に確認し、時間内にほこりをきれいにします

（4）メンテナンス：

- 連絡先ステータスを定期的に確認し、必要に応じて連絡先をクリーニングしてください

- 動作メカニズムが柔軟であるかどうかを確認し、必要に応じて潤滑剤を追加します

- 長い間使用されていないスイッチは、メカニズムの柔軟性を維持するために定期的に数回操作する必要があります

LW30シリーズユニバーサル切り替えスイッチ包括的なパフォーマンス、多様なモデル、幅広い適用性により、産業管理の分野で重要な選択となっています。従来の電気制御であろうと最新の自動化システムであろうと、LW30シリーズは信頼できる柔軟なソリューションを提供できます。合理的な選択と正しい設置と使用を通じて、そのパフォーマンスの利点を完全に利用して、さまざまな電気制御システムに安全で信頼できる運用保証を提供できます。
