LW5シリーズのユニバーサル切り替えスイッチの包括的な紹介

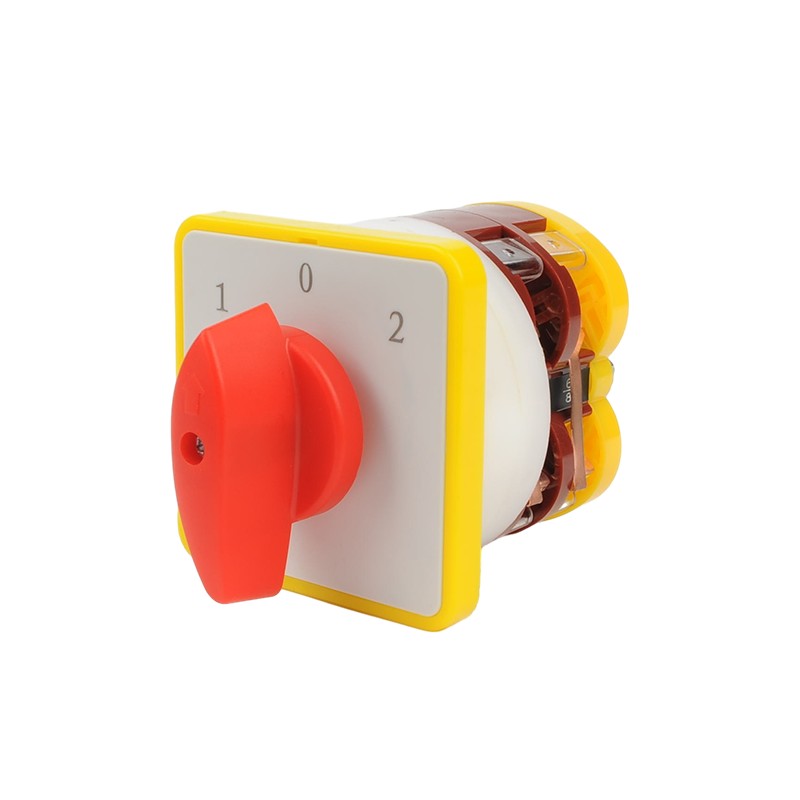

LW5シリーズユニバーサル切り替えスイッチ中国の電気制御分野で最も広く使用されている切り替えスイッチ製品の1つです。これらは、Delixi、Tianzheng、その他のブランドなど、多くの有名な電気会社によって製造されています。この一連の製品は、信頼できる構造、多様な機能、高コストのパフォーマンスを備えた電気制御回路変換と小型モーター制御に理想的な選択となっています。以下は、製品の概要、技術パラメーター、モデル分類、アプリケーションフィールドなど、複数の次元からのLW5シリーズの包括的な紹介です。

1。製品の概要と基本機能

LW5シリーズユニバーサル切り替えスイッチ主にAC 50Hzの回路で使用され、最大500Vの定格電圧および最大440VのDC電圧で使用される多目的マスターコントロール電化製品です。さまざまな用途によると、それらは2つのカテゴリに分けることができます。

（1）マスターコントロール切り替えスイッチ：電気制御回路の変換に使用されます。

（2）モーター制御交換スイッチ：5.5kW以下の3相リスケージ非同期モーターを直接制御できます。

この一連の製品はモジュラー設計を採用しており、接触システムセクションの数を1から16まで柔軟に構成して、異なる複雑さの制御要件を満たすことができます。操作モードは、ポジショニングタイプと自己解像度タイプの2つのタイプに分割され、アクチュエーターの外観はボールハンドルタイプとノブタイプで使用できます。保護フォームには、さまざまな設置環境要件を満たすためのオープンタイプと保護タイプ（IP40）が含まれています。

2。コア技術パラメーターとパフォーマンスインジケーター

（1）電気パラメーター：

- 定格絶縁電圧：500V

- 定格作業電圧：

AC：500V以下

DC：440V以下

- 従来の加熱電流：16a

- モーター制御機能：5.5kW以下3相リスケージ非同期モーター

（2）機械的特性：

- 機械的生活：100万回以上

- 電気寿命：200,000回以上

- 動作周波数：

*断続的なサイクル作業システム：300回/時間

* 8時間の作業システム

（3）構造パラメーター：

- 連絡先システムの数：1-16セクション

- セクションごとの連絡先数：ダブルブレーク連絡グループ

- インストール方法：パネルインストール

- 寸法：セクションの数と操作モードによって異なります

3。製品モデルの分析と分類

LW5シリーズモデルの命名規則には、豊富な情報が含まれています。例として、LW5-16/5.5N3を取得します。

-LW5：製品シリーズ

-16：従来の熱電流16a

-5.5N：5.5kWモーターと可逆変換（n）を制御できます

-3：3セクションの連絡先

さまざまな分類方法によると、LW5シリーズは以下に分けることができます。

（1）目的に従って：

- マスターコントロール（Q1、Q2などのコード）

- モーターコントロール（n可逆変換、S-デュアル速度、SN-デュアルスピードリバーシブルなど）

（2）操作モードに従って：

- ポジショニングタイプ（ハンドルは動作位置に残っています）

- 自己解像度タイプ（ハンドルは自動的に元の位置に戻ります）

（3）アクチュエーターの外観によると：

- ボールハンドルタイプ

- ノブタイプ

（4）保護フォームによると：

- オープンタイプ

- 保護タイプ（IP40）

4.典型的なアプリケーション領域

LW5シリーズユニバーサル切り替えスイッチは、柔軟で信頼できる特性のために、次のフィールドで広く使用されています。

（1）産業規制分野：

- 電気制御回路の変換

- 小さなパワーモーターの直接制御（開始、停止、可逆変換、速度の変化など）

- 工作機械制御回路

- テスト機器スイッチ

（2）パワーシステムフィールド：

- 配電機器のリモートコントロールスイッチ

- 電気測定機器の位相測定制御

- 電源スイッチングデバイス

（3）電界の構築：

- 照明制御システム

- 換気機器の制御

- エレベーター制御システム

5。特別なモデルと派生シリーズ

標準モデルに加えて、LW5シリーズにはいくつかの特別なモデルと派生シリーズも含まれています。

（1）爆発防止LW5：

- 爆発性ガス環境ゾーン1およびゾーン2に適用

- 爆発的なマーク：exdbebiict6gb

- 保護レベル：IP65/IP66

- 定格電流：10A-20A

- 石油、化学物質、製薬産業などの危険な場所で広く使用されています

（2）保護的リバーシブル変換スイッチLW5-16/5.5N3：

- 住宅保護レベルIP40

- モーターの可逆制御に特別に使用されます

- 従来の閉じた暖房電流16a

（3）南京錠機能を備えたモデル：

- 許可されていない操作を防ぎます

- 重要な機器の電力管理に使用されます

6。選択とインストールガイド

（1）選択ポイント：

- 負荷タイプ（抵抗/誘導）および現在のサイズに応じて定格値を選択します

- コントロールの複雑さに従って連絡先セクションの数を選択します

- 操作習慣に従ってハンドルタイプを選択します

- 環境条件に応じて保護レベルを選択します

（2）インストール予防策：

- 製品サイズに応じて穴を厳密に開く

- 配線端子をしっかりと接続する必要があります

- 湿気、ほこりっぽい、または腐食性の環境で使用しないでください

- 連絡先ステータスと動作メカニズムの柔軟性を定期的に確認してください

（3）メンテナンスの推奨事項：

- 連絡先を定期的に掃除します

- 動作メカニズムが柔軟であるかどうかを確認します

- 長い間使用されていないスイッチは、定期的に数回操作する必要があります

LW5シリーズユニバーサル切り替えスイッチその成熟した設計、信頼性の高いパフォーマンス、経済的価格を備えた国内の電気制御分野の古典的な製品になりました。単純なライン変換であろうと低電力モーター制御であろうと、LW5シリーズは適切なソリューションを提供できます。合理的な選択と正しい設置と使用を通じて、そのパフォーマンスの利点を完全に利用して、さまざまな電気制御システムに信頼できる運用保証を提供できます。
